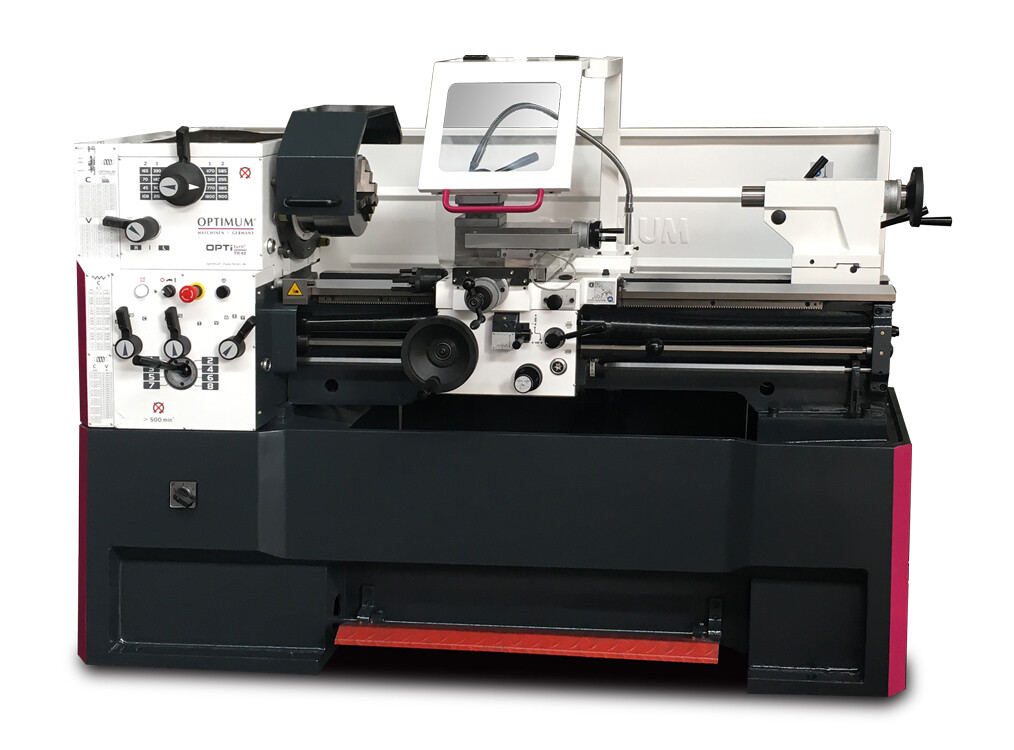

Soustruh Optimum OPTIturn TH 4210 (3462050), 400V, 4,6kW
Technické parametry
Výška hrotu : 210mm
Max. točný průměr nad ložem : 420mm
Max. točný průměr bez můstku : 590mm
Šířka lože : 250mm
Vzdálenost mezi hroty : 1000mm
Délka můstku : 260mm
Kužel vřetene : MK6
Upnutí vřetene : Camlock DIN ISO 702-2 č. 6
Otáčky : 45–1800ot/min
Otáčky - provedení Vario : 10–2500ot/min
Plynulá změna otáček : ne
Počet rychlostních stupňů : 16
Průchod vřetene : 52mm
Kužel pinoly koníku : MK4
Průměr pinoly : 50mm
Zdvih pinoly : 120mm
Posuv podélný : 0,05–1,7mm/ot.(17)
Posuv příčný : 0,025–0,85mm/ot.(17)
Max. posuv nožového suportu : 140mm
Max. posuv příčného suportu : 230mm
Závit metrický : 0,2–14mm/ot.(39)
Závit palcový : 72–2záv./1“(45)
Závit trapézový : 8–44D.P.(21)
Závit modulový : 0,3–3,5M.P.(18)
Příkon : 4,6kW
Elektrické připojení : 400 V
Rozměry (š × v × h) : 2025×1375×915mm
Hmotnost : 1160kg
Popis
Přesný soustruh vybavený vodícím a tažným šroubem pro snadnou obsluhu. Volitelně v provedení VARIO s plynulou regulací otáček pomocí frekvenčního měniče zn. Lenze
Kalené a broušené vodicí dráhy lože
Chladicí zařízení se zvláštní nádrží chladicí kapaliny, ukazatelem hladiny a odlučovačem oleje
Zaručená házivost čela vřetene <0,015 mm
Kalené a broušené vřeteno běží v olejové lázni. Je uložené ve dvou přesných nastavitelných kuželíkových ložiscích
Pravý / levý chod lze přepnout na podélném suportu
Centrální jednotka mazání v podélném suportu
Podstavec a lože soustruhu odlity z jednoho kusu litiny
Ochranný kryt vodícího šroubu
Nožní brzda pro nouzové zastavení
Bezpečnostní ruční kola v ose X a Z
Koník lze přestavit o ± 10 mm pro soustružení kuželů
Soustruh je osazený 3-čelisťovým sklíčidlem české výroby TOS Svitavy
Rozsah dodávky
Pohyblivá luneta, průchod Ø 10 - 65 mm
LED osvětlení stroje
Redukční pouzdro MK 6 / MK 4
Pevný hrot MK 4
Čtyřstranný nožový držák
Seřizovací nářadí
Doraz s jemným nastavením
Chladicí zařízení
3-čelisťové sklíčidlo ø 250 mm
Pevná luneta, průchod Ø 15 - 105 mm
