Technické parametry
Příkon : 7500 W
Točná délka : 1000 mm
Napětí : 400 V
Točný Ø nad ložem : 660 mm
Točný Ø nad sedl.mezerou : 870 mm
Točný Ø nad suportem : 420 mm
Délka sedlové mezery : 240 mm
Průchod vřetene : 105 mm
Kužel vřetene : Mk VII
Kužel pinoly : Mk V
Posuv pinoly : 150 mm
Rozsah otáček : 36 - 1600 min.ֿ¹
Počet stupňů otáček : 12
Závity metrické - rozsah : 1 - 14 mm
Závity metrické - počet stupňů : 22
Závity palcové - rozsah : 28 - 2 záv./1"
Závity palcové - počet stupňů : 25
Závity modulové - rozsah : 0,5 - 7
Závity modulové - počet stupňů : 18
Závity diametrální - rozsah : 56 - 4 DP
Závity diametrální - počet stupňů : 24
Automatický posuv podélný : 0,063 - 2,52 (65 st.) mm
Automatický posuv příčný : 0,027 - 1,07 (65 st.) mm
Max.posuv nož.suportu : 145 mm
Max.posuv příč.suportu : 310 mm
Max.posuv podél.suportu : 950 mm
Hmotnost : 3530 kg
Rozměry (d x š x v) : 2500 x 1100 x 1450 mm

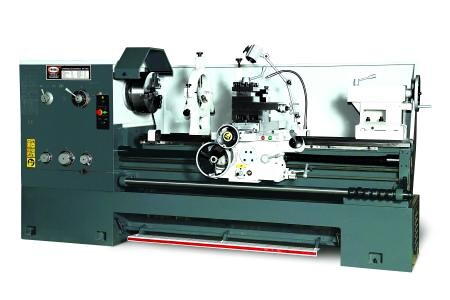

Popis
Univerzální soustruhy jsou určeny pro opracování obrobků z kovů, plastů i dřeva. Poskytují vhodné řezné podmínky pro hospodárné obrábění všech běžně používaných materiálů od hliníku a jeho slitin, přes neželezné kovy, až po ocele vysoké pevnosti. Soustruh umožňuje vnější i vnitřní soustružení válcových ploch, kuželových a čelních ploch, zapichování, upichování, vrtání apod. Na stroji lze řezat všechny dané druhy závitu s velkým rozsahem stoupáním. Univerzálnost soustruhů zvyšuje možnost použití zvláštního příslušenství.
- Velmi výkonný univerzální soustruh, vysoce přesný s velkou výbavou a s digitálním odměřováním
- Vyznačuje se optimálním rozsahem otáček, který umožňuje vnější i vnitřní soustružení válcových ploch, kuželových a čelních ploch, zapichování, upichování, vrtání apod.
Na strojích lze řezat vše
- Stabilní a robustní litinové provedení
- Vyjímatelné lože a nožní brzda
- Nastavitelná vůle vřetene (kuželíková ložiska)
- Vhodné pro nože 25x25 mm
Základní příslušenství:- 3- čelisťové sklíčidlo O 325 mm
- 4- čelisťové sklíčidlo O 400 mm (sam. nast. čelisti) + příruba
- Osvětlení
- Chlazení
- Brzda
- Elektrický vícepolohový doraz
- Indikátor závitů
- Lícní deska
- Mechanický doraz
- Luneta pevná
- Luneta posuvná
- Pevný hrot Mk V
- Otočný hrot Mk V
- Redukční pouzdro Mk VII / Mk V
- Prokluzová spojka podpěry
- Montážní nářadí
- Nastavovací šrouby
- Digitální odměřování os X, Y, Z
Digitální odměřování v hodnotě 22 990 kč ZDARMA!!!
Rozsah dodávky
3-čel. sklíčidlo 325 mm, 4-čel. sklíčidlo (samost. nast. čelisti) 400 mm + příruba, osvětlení, chlazení, brzda, elektrický vícepolohový doraz, indikátor závitu, lícní deska, mechanický doraz, pevná luneta, posuvná luneta, pevný hrot Mk V, otočný hrot Mk V, redukční pouzdro Mk VII/Mk V, prokluzová spojka podpěry, montážní náradí, nastavovací šrouby.
